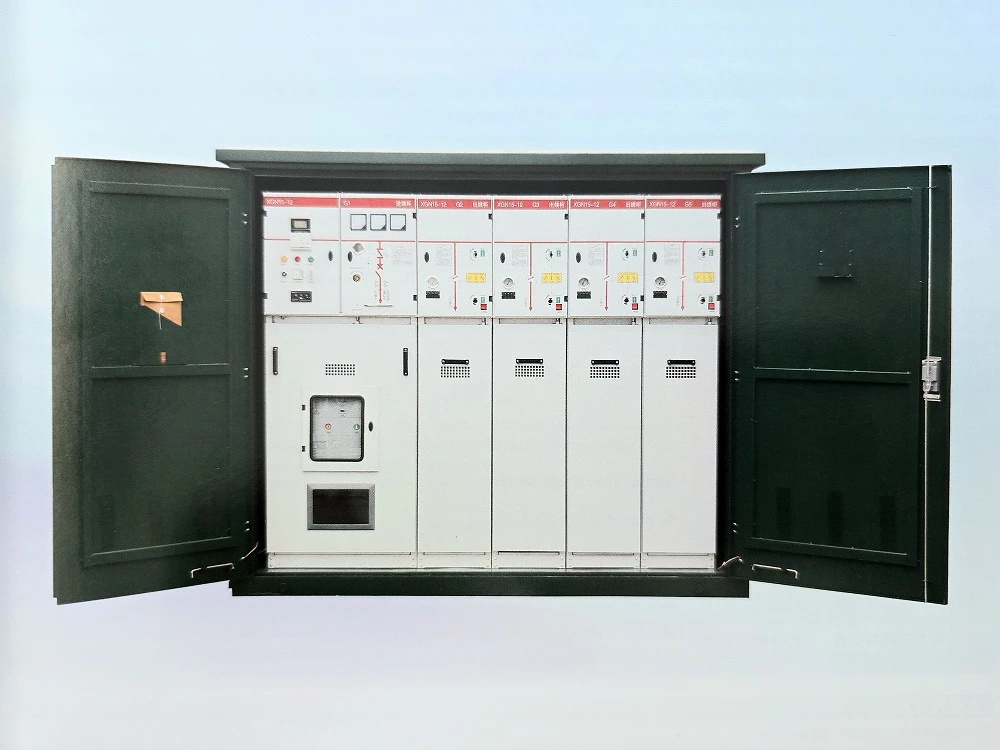

DFW-12 KABELSKI RAZVEZNI COX S STIKALOM
Funkcionalne značilnosti:
- Uporaba montažnih kabelskih glav iz silikonske gume, ki so pod napetostjo in jih je mogoče dotakniti, popolnoma zaprte, popolnoma izolirane, brez vzdrževanja, zanesljive za zagotavljanje osebne varnosti;
- Kompaktna struktura, kompakten in lep videz, dvoslojna škatla iz nerjavečega jekla z življenjsko dobo več kot 20 let;
- Izvajati regionalno remontno vzdrževanje in zmanjšati obseg izpadov električne energije brez vpliva na delovanje glavnega omrežja;
- Opremljen je lahko z enim ali več obremenitvenimi stikali SF6, s prilagodljivimi in raznolikimi metodami ožičenja, odvodne linije pa lahko dosežejo do 8 tokokrogov;
- Izbirni odvodniki strele, indikatorji napak kratkega stika, varovalke za omejevanje toka itd. za izpolnjevanje različnih zahtev uporabnikov.
Model in pomen:
DFW -【】【】【】K【】
① ② ③ ④ ⑤ ⑥
① Kabelska razdelilna omarica s stikalom
② Število dohodnih vezij
③ Število izhodnih vezij
④ Število razvejnih vezij
⑤ Odcepni krog s stikalom
⑥ Število stikal razvejnega tokokroga: eno stikalo je mogoče izpustiti
Tehnične zahteve:

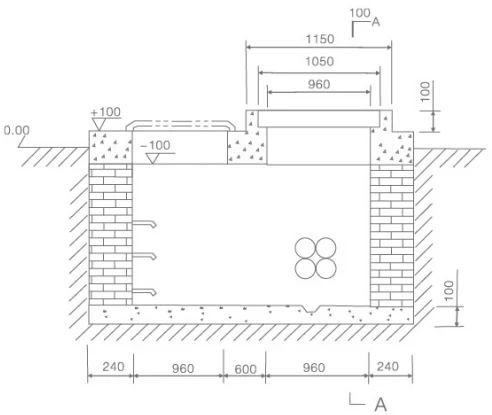

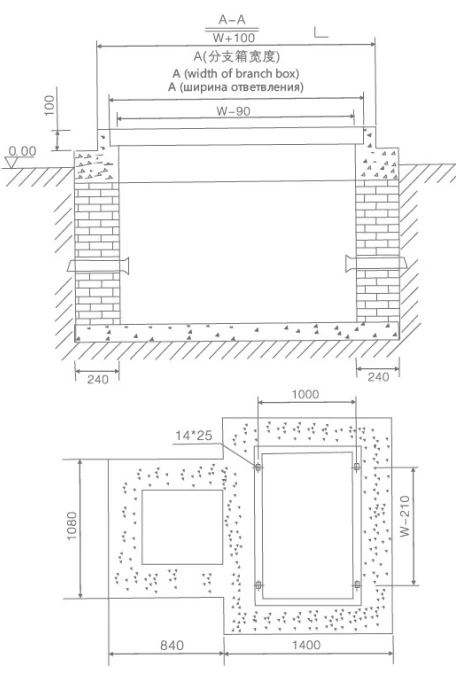

- Notranja stran opečne stene je zatesnjena s cementno malto 1: 3 in obdelana s hidroizolacijo;
- Metoda križanja žarkovΦ6 Betonsko delovanje;
- Po izdelavi jekla temeljnih kanalov je treba opraviti proti-korozijsko obdelavo;
- Po namestitvi odcepne škatle je osnova zatesnjena s cementom okoli nje;
- Na vhodu jaška je treba izvesti vodoodporne ukrepe;
- Ozemljitvena elektroda mora biti vgrajena v temelj, upor ozemljitve pa mora ustrezati zahtevam oddelka za napajanje.
Navodila za naročanje:
- Modele opečnih izdelkov in posebne zahteve uporabnikov je mogoče zagotoviti z-enkratnim diagramom;
- Standardni presek-dohodnih in odhodnih linij in odcepnih kablov;
- Število izbranih odvodnikov strele in indikatorjev napak kratkega stika;
- Material in barva lupine.

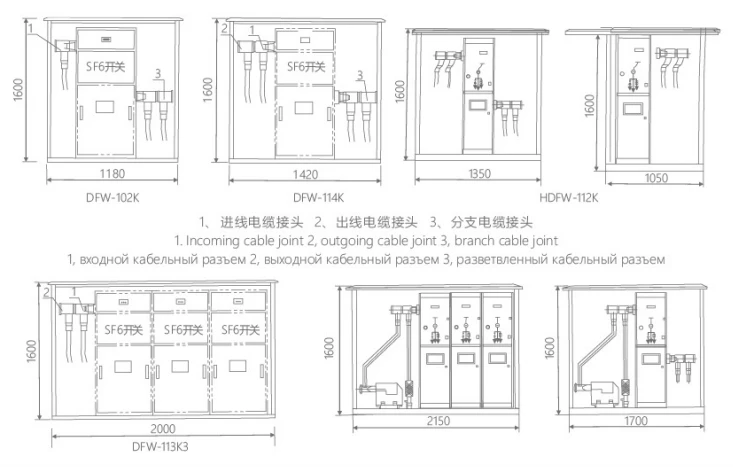

Okvirni diagram:
Diagram osnovne strukture:
Glavni tehnični parameter:
|
Serijski številka |
Name |
Ugnida |
Parameter |
|
1 |
Nazivna napetost |
kV |
12 |
|
2 |
Nazivni tok |
A |
630 |
|
3 |
Prenosna napetost močnostne frekvence (faza do zemlje) |
kV/min |
42 |
|
4 |
Impulzna napetost strele |
kV |
75 |
|
5 |
Nazivni prekinitveni tok |
A |
630 |
|
6 |
Nazivni kratkostični-tok (vršni) |
kA |
50 |
|
7 |
Nazivni kratkotrajni tok |
kA/S |
25/4 |
|
8 |
Nazivni temenski odporni tok |
kA |
50 |
|
9 |
Nazivni prekinitveni tok |
A |
45 |
|
10 |
Nazivni izklopni induktivni tok |
A |
16 |
|
11 |
Število prekinitev polne obremenitve |
>100 |
|
|
12 |
Število mehanskih operacij za odpiranje in zapiranje |
2000 |
Tipična shema ožičenja:
|
Načinl |
Opis številke žice |
Splošne dimenzije |
|
DFW-102K |
Ena v dveh poslovalnicah z enim stikalom |
1180x1050x1600 |
|
DFW-103K |
Ena od treh poslovalnic z enim stikalom |
1250x1050X1600 |
|
DFW-104K |
Ena od štirih poslovalnic z enim stikalom |
1250x1050x1600 |
|
DFW-112K |
Ena noter, ena ven, dve veji z enim stikalom |
1350x1050x1600 |
|
DFW-113K |
En vhod, eden ven, tri veje z enim stikalom |
1420x1050x1600 |
|
DFW-114K |
En vhod, en ven, štiri veje z enim stikalom |
1420x1050x1600 |
|
DFW-102K2 |
Ena v dveh poslovalnicah z dvema stikaloma |
1350x1050x1600 |
|
DFW-112K2 |
En vhod, eden ven, dve veji z dvema stikaloma |
1500x1050x1600 |
|
DFW-103K3 |
Ena od treh poslovalnic s tremi stikali |
1850x1050x1600 |
|
DFW-113K3 |
En vhod, eden ven, tri veje s tremi stikali |
2000x1050x1600 |
